Aparat Aut ZAB 2/2-1L
Parametry techniczne:
- liczba linii miejskich: 1
- liczba abonentów: 2
- linia wewnętrzna 6-żyłowa o dł. max. 50m
- współpraca z centralami każdego typu o napięciu i prądzie zasilania 48V lub 60V 17 do 70mA
- przewody aparatów zakończone złączami modularnymi FCC (4/4 i 8/8
- zasilanie zasilacz zewn. 12V AC/500mA, 220V+/-15% 50 Hz
- moc pobierana 6VA
- atmosferyczne warunki pracy:
* temperatura: 0°C ÷ 45°C,
* wilgotność względna: 40 ÷ 80%.
- wymiary aparatu: 225 x 180 x 70 mm
- masa zespołu (2 aparaty syst. + zasilacz): 3 kg
Aparat Aut ZAB 2/2-1L

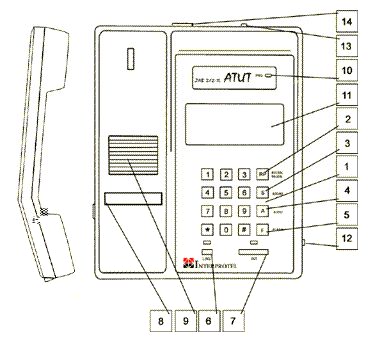

Widok aparatu:
- Przyciski wybiercze klawiatury
- Przycisk REDIAL/PAUSE - powtarzania ostatnio wybranego numeru lub kodowanie przerwy międzynumerowej
- Przycisk STORE - zapis numeru do komórek pamięci
- Przycisk AUTO - odtwarzanie numeru z pamięci
- Przycisk FLASH - (przerwa kalibrowana) - umożliwia korzystanie w systemie TONE z dodatkowych funkcji centrali miejskiej
- LINE - przycisk linii zewnętrznej z diodą sygnalizacyjną
- INT - przycisk linii wewnętrznej z diodą sygnalizacyjną
- Kartka napisowa numeru linii zewnętrznej
- Przetwornik pizoelektryczny układu wywołania
- Dioda programowania
- Kartka napisowa pamięci numerów telefonicznych
- Regulator głośności sygnału wywołania
- Przełącznik sposobu dzwonienia linii zewn. (tylko w aparacie MASTER)
- Gniazdo zasilania sieciowego (tylko w aparacie MASTER)
Funkcje aparatu:
- aparat systemowy zbudowany na układzie scalonym IPT9401 opracowanym przez inżynierów firmy INTERPROTEL z myślą o krajowych, specyficznych
warunkach
- trwała pamięć dla parametrów i skróconych numerów (min. 10 lat - bez zasilania)
- tryb wybierania impulsowy i DTMF (programowany)
- częstotliwość i współczynnik impulsowania:10/20Hz, 2:1/3:2 (programowane)
- czas przerwy kalibrowanej (FLASH): 100,300,400,600msek. (programowany)
- czas sygnału i przerwy DTMF: 70/70 do 110/110 i 100/150msek. (programowane)
- czas przerwy międzyseryjnej: 400, 800, 1000, 1200msek (programowany)
- czas przerwy międzynumerowej: 1, 1.5, 2, 2.5sek. (programowany)
- 10 pamięci 16-cyfrowych
- powtarzanie ostatnio wybieranego numeru - max 22 cyfrowego
- możliwość włączenia dźwiękowej sygnalizacji zadziałania klawiatury
- możliwość włączenia dźwiękowej sygnalizacji upływu czasu trwania rozmowy z regulacją "jednostki czasu": 30, 60, 120, 180sek.
(programowana)
- możliwość włączenia dyskryminatora połączeń:
* dyskryminacja długości wybieranego numeru (1...9 cyfr)
* dyskryminacja wybieranych numerów wg początkowych cyfr (jednej, dwóch, trzech, czterech)
- możliwość włączenia blokowania klawiatury:
* zablokowane wszystkie klawisze z wyjątkiem pamięci numerów
* zablokowane wszystkie klawisze z wyjątkiem pierwszej komórki pamięci ("BABY CALL")
* całkowite zablokowanie klawiszy
- blokowanie klawiatury i dyskryminacja połączeń - są chronione czterocyfrowym hasłem
Funkcje systemu:
- dostęp każdego z dwóch abonentów do linii zewnętrznej
- połączenie zewnętrzne między abonentami
- automatyczne podtrzymanie linii zewnętrznej w trakcie rozmowy z linią wewnętrzną
- muzyka nadawana w trakcie podtrzymywania rozmowy
- przełączanie rozmowy zewnętrznej między abonentami
- optyczna sygnalizacja stanów linii: wolna, zajęta, wywołanie, podtrzymanie
- zróżnicowanie akustyczne wywołań z linii zewnętrznej
